Модуль CN03 системы Bitrek CONNECT
Назначение устройства
Модуль CN03 системы Bitrek Connect предназначен для контроля технических эксплуатационных параметров автомобилей, оборудованных CAN шиной, и передачи этих параметров в шину Connect-Bus. Кроме этого, модуль может работать с датчиками уровня топлива, RFID-считывателями и пороговыми датчиками по интерфейсу RS-485.
Комплект поставки
Модуль CN03 системы Bitrek Connect поставляется в следующей комплектации:
- Модуль CN03 – 1 шт;
- Технический паспорт – 1 шт;
- Гарантийный талон – 1 шт;
- Упаковочная коробка – 1 шт.
- Кабель MicroFit 4-pin – 1 шт.
- Кабель MicroFit 6-pin – 1 шт.
- Резиновый уплотнитель – 3 шт.
Технические характеристики устройства
Технические характеристики устройства представлены в таблице 1.
Таблица 1. Технические характеристики устройства
Внешний вид и габаритные размеры устройства
Рис.1. Внешний вид и габаритные размеры
Назначение выводов
Модуль CN03 оснащен тремя Micro-Fit разъёмами (Рис.2).
Рис.2. Внешний вид разъёмов
Четырехконтактные разъёмы (Рис.3) – это разъёмы шины Connect-Bus, которые имеют выводы питания модуля и выводы сигнальных линий шины.
Рис.3. Разъёмы Connect-Bus №1 и №2
Цоколёвка разъёмов Connect-Bus представлена в таблице 2.
Таблица 2.Цоколевка разъёмов Connect-Bus №1 и №2
Шестиконтактный разъём (Рис.4) – это разъём для подключения датчиков уровня топлива, пороговых датчиков и RFID считывателей. Имеет выводы питания датчиков, сигнальные линии RS485 и сигнальные линии CAN-шины транспортного средства.
Рис.4. Разъём для подключения внешних устройств
Цоколёвка разъёма для подключения внешних устройств представлена в таблице 3.
Таблица 3. Цоколёвка разъёма внешних устройств
Описание органов индикации
На передней панели модуля со стороны разъёмов размещены два светодиода, которые отображают текущее состояние устройства.
Красный светодиод – мигает в случае успешного обмена данными по RS-485.
Зелёный светодиод – непрерывно светится при успешном запуске устройства.
Настройка модуля CN03
Модуль CN03 имеет ряд настраиваемых параметров, список которых представлен в Дополнении 1. Для настройки модуля используется модуль конфигуратора системы Bitrek Connect, а так же ПО Connect Configurator. Порядок работы с модулем конфигуратора и ПО подробно описаны в «Руководстве по организации и настройке системы Bitrek Connect».
Настройка модуля для работы с произвольными PGN
Параметры FMSPGN00 – FMSPGN19 используются для настройки произвольных PGN разрядностью 11 бит или 29 бит, ожидаемых на CAN-шине транспортного средства и транслируемых в шину Connect- Bus, с подменой адреса на текущий адрес модуля на шине. Если параметр равен нулю, то данный PGN считается отключенным и не участвует в работе. Данные параметры настраиваются в HEX-виде и имеют следующий формат:
PRIO PGN ADDR
, где:
PRIO – приоритет сообщения;
PGN – тело сообщения (PGN);
ADDR – адрес отправителя.
Например: есть необходимость настроить произвольный PGN 18FEE900 (Fuel Consumption: LFC, 1000 mS).
Для этого в параметр «Произвольный PGN00» (ID7800) нужно записать значение 18FEE900 (Рис.5). Затем установить разрядность параметра PGN00 равную 29 бит, т.к. данный PGN является 29- битным (Рис.6). Это можно сделать с помощью программы Connect Configurator.
Рис.5. Установка значения произвольного PGN
Рис.6. Установка разрядности произвольного PGN
После этого приемный фильтр CAN будет настроен на прием сообщений с CANID 18FEE900. После приема такого сообщения текущий адрес сообщения будет заменен на периферийный адрес модуля CN03 и оно будет транслировано в шину Connect-Bus.
Настройка модуля для работы c датчиками уровня топлива
Каждый подключенный к модулю CN03 датчик уровня топлива должен быть предварительно настроен. Настройка сводится к назначению каждому датчику на шине RS485 своего сетевого адреса. После того как сетевые адреса датчиков уровня топлива назначены, можно приступать к настройке модуля CN03.
Открываем древовидный список параметров модуля нажатием на символ «+». В списке отобразится группа «Настройки. В подгруппе «ДУТ RS485» необходимо настроить следующие параметры: «Адрес ДУТ» (Рис.7) и «Разрешение опроса ДУТ» (Рис.8). Параметры «Период опроса ДУТ» и «Период передачи ДУТ в шину Connect-Bus» можно оставить без изменений.
Рис.7. Назначение адреса датчика уровня топлива

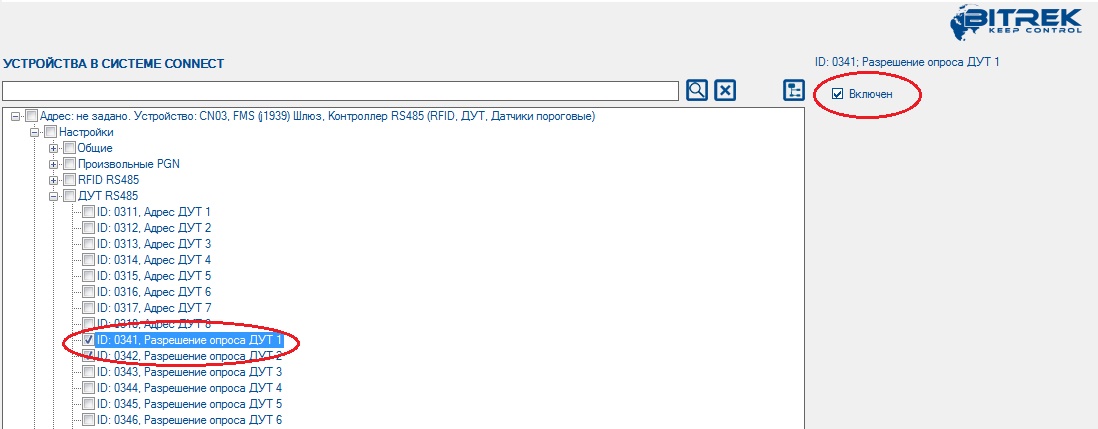

Рис.8. Разрешение опроса датчика
После этого модуль CN03 будет производить опрос датчика уровня топлива, который находится на 1-м сетевом адресе на шине RS485. Полученное сообщение с данными будет транслировано в шину Connect-Bus.
Настройка модуля для работы со считывателями RFID
Настройка модуля для работы со считывателями RFID производится аналогичным образом. В подгруппе настроек «RFID RS485» необходимо указать адрес считывателя на шине RS485 и разрешить модулю его опрос. Параметры «Период опроса RFID» и «Период передачи RFID в шину Connect-Bus» можно оставить без изменений.
Примечание
Обмен данными между считывателями RFID и модулем CN03 происходит согласно протоколу RCS SOVA
Настройка модуля для работы с пороговыми датчиками RS485
Каждый подключенный к модулю пороговый датчик должен быть предварительно настроен. Настройка сводится к установке уникального сетевого адреса на шине RS485 для каждого порогового датчика. Для настройки сетевого адреса пороговых датчиков используется ПО «FL Configurator».
Примечание
Сетевые адреса пороговых датчиков не должны совпадать с сетевыми адресами используемых датчиков уровня топлива.
Затем в подгруппе настроек модуля CN03 «Пороговые датчики RS485» необходимо разрешить опрос датчика, указать его сетевой адрес на шине RS485, указать верхний и нижний пороги срабатывания (Рис.9). Эти параметры необходимо настраивать отдельно для каждого из используемых пороговых датчиков.

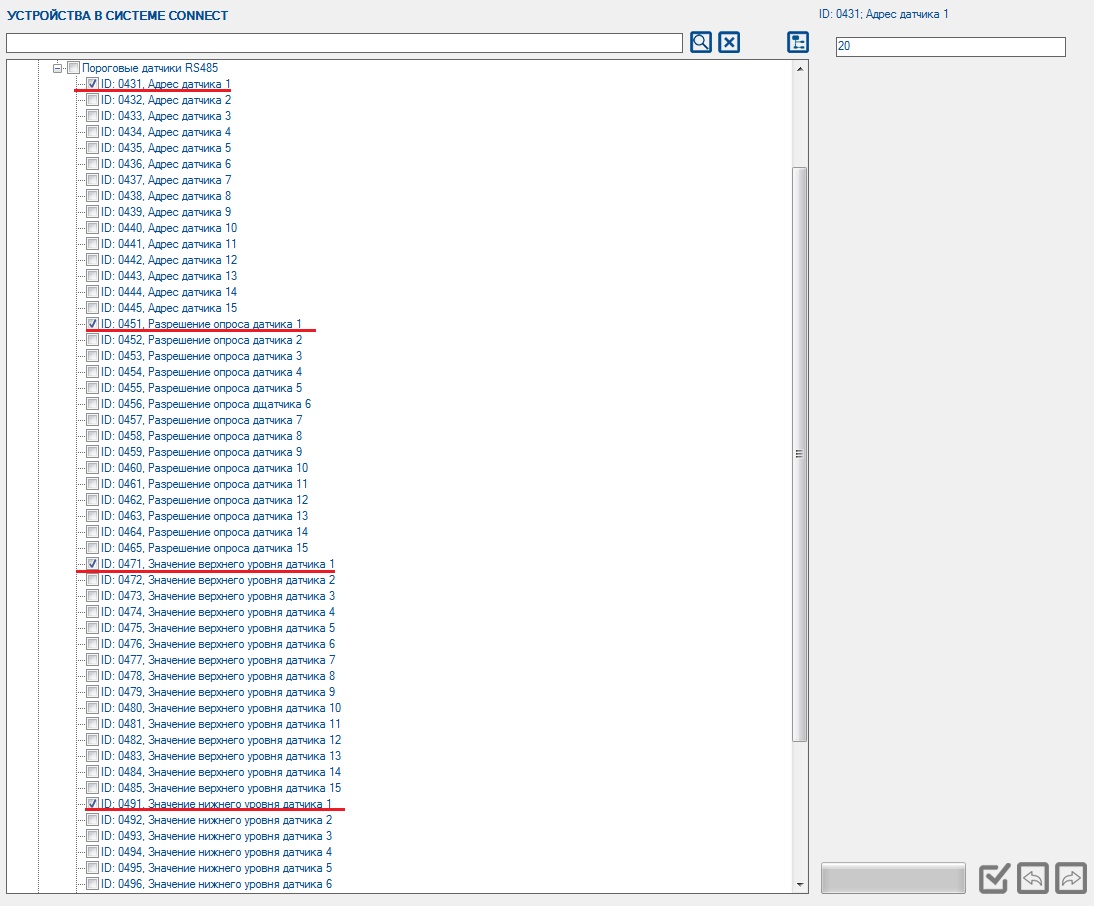

Рис.9. Настройка пороговых датчиков RS485
Всего к модулю может быть подключено до 15 датчиков одновременно. При этом рекомендовано разрешать опрос только фактически подключенных датчиков. В настройках модуля CN03 существует 15 параметров (id 431 – id 445) для указания сетевых адресов подключенных датчиков. При указании сетевых адресов нужно отталкиваться от принципа: сетевой адрес самого нижнего установленного датчика должен быть занесен в параметр, соответствующий 1-му датчику в модуле CN03, и далее по порядку.
Примечание
Настройка верхнего и нижнего порогов производится по описанному ниже принципу.
«Верхний порог» - это значение датчика, при превышении которого модуль CN03 принимает решение о том, что датчик сработал. Значение, записанное в данное поле должно быть на 15- 35% меньше чем фактическое значение, полученное при погруженном в зерно датчике. Это делается для гарантированного срабатывания датчика.
«Нижний порог» - это значение датчика, при котором модуль CN03 принимает решение о том, что датчик перешел из активного «сработавшего» состояния в неактивное. Значение, записанное в данное поле, должно быть на 15-35% больше чем фактическое значение пустого датчика.
Пример настройки: Пороговые датчики смонтированы в бункер, бункер пустой, у всех датчиков нулевой уровень откалиброван на уровне 100 у.е. После этого бункер заполняется зерном так, чтобы несколько датчиков оказались заполненными. После заполнения нужно зафиксировать их показания. К примеру: заполненные датчики показали уровень 200. В этом случае, в поле «Верхний порог» нужно ввести значение 170, а в поле «Нижний порог» - 130.
Предустановленные PGN стандарта FMS
Модуль CN03 имеет группу преднастроенных PGN стандарта FMS (J1939), которые прослушиваются и транслируются в шину Connect- Bus всегда, не зависимо от настроек произвольных PGN. Список таких PGN указан в таблице 4.
Принцип работы устройства следующий: модуль принимает все сообщения, CANID которых содержит PGN из списка предустановленных, игнорируя приоритет сообщения и адрес отправителя. Полученные CANID транслируются в шину Connect-Bus с приоритетом 0x18 и адресом модуля CN03.
Таблица 4. Список предустановленных PGN
