Настройка GSM/LTE связи

Устройство может передавать данные на сервер, используя GSM подключение. Для подключения к сети GSM необходима SIM-карта формата MiniSIM с поддержкой 2G, 3G, 4G.

GSM/LTE трафик

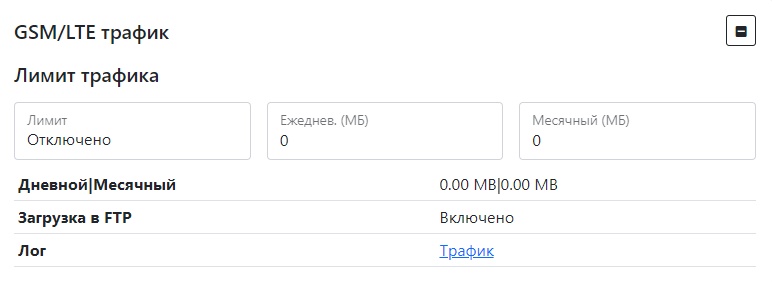

Рисунок 1 – Раздел GSM/LTE трафик

Таблица 1 — Описание параметров раздела GSM/LTE трафик

Параметр	Описание параметра
Лимит трафика	ограничения для передачи данных
Лимит	состояние вкл.\выкл.
Дневной (МБ)	Дневное ограничение на передачу – снимается в 00:01 на следующие сутки
Лунный (МБ)	месячное ограничение на передачу снимается в 00:01 01 числа следующих суток
Ежедневно\Ежемесячно	статистика трафика GSM
Загрузка в FTP	статус выгрузки на FTP
Лог	лог файл статистики

GSM/LTE конфигурация

Рисунок 2 – Раздел GSM/LTE конфигурация

Параметр	Описание параметра
Слот SIM по умолчанию	Выбор слота SIM карты, верхний – металлический, находится за окошком боковой крышки, и нижний – пластиковый, находящийся снизу платы (чтобы вставить SIM в нижний, устройство нужно разобрать)
Режим сети	Режимы работы мобильной сети – AUTO – для автоматического определения
APN	точка доступа
Номер дозвона	номер дозвона

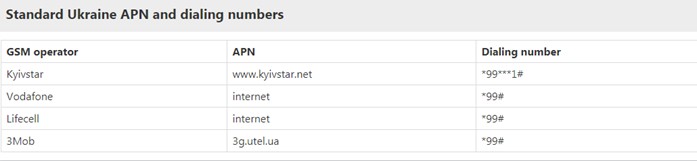

Standard APN of Ukraine and dialing numbers

Таблица 3 — APN и номера дозвона для основных операторов Украины

SMS/USSD конфигурация

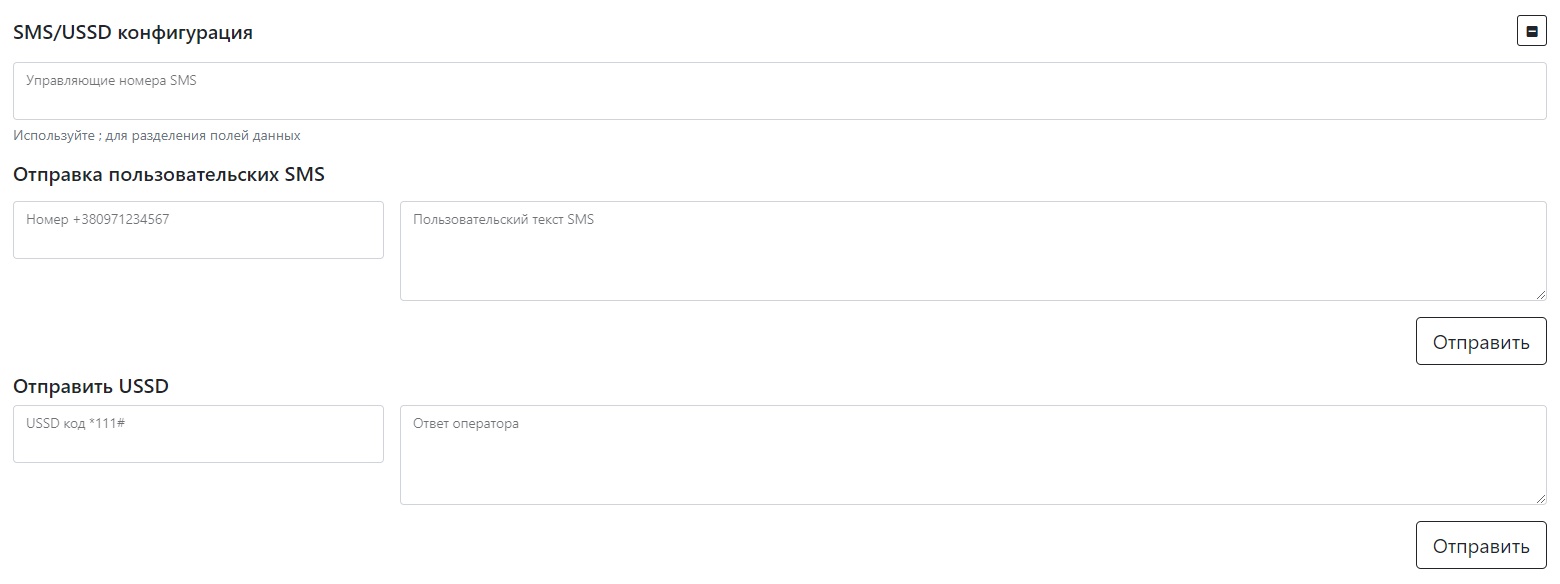

Рисунок 3 - раздел SMS/USSD конфигурация

Tаблица 4 - Описание параметров раздела SMS/USSD конфигурация

Параметр	Описание параметра
Управляющие номера SMS	Номер вашей SIM карты
Отправка пользовательских SMS	Отправка SMS на номер вашей SIM карты которую нужно будет ввести в поле справа
Отправка USSD	Отправка USSD кода на номер вашей SIM карты которое нужно будет ввести в поле справа

Для установки настроек по умолчанию нажмите кнопку По умолчанию.

Для использования настроек NVR необходимо нажать кнопку Сохранить настройки
