Модуль розширення EX03 системи Bitrek CONNECT

Призначення пристрою

Модуль EX03 системи Bitrek Connect призначений для роботи з різними зовнішніми датчиками, що мають аналогові та дискретні виходи. Отримані з датчиків дані обробляються та транслюються модулем у шину Connect-Bus.

Комплект поставки

Модуль EX03 системи Bitrek Connect поставляється у наступній комплектації:

  • Модуль EX03 - 1 шт;
  • Технічний паспорт – 1 шт;
  • Гарантійний талон - 1 шт;
  • Пакувальна коробка – 1 шт;
  • Кабель Micro Fit 4-pin - 1 шт;
  • Кабель Micro Fit 16-pin - 1 шт;
  • Гумовий ущільнювач – 3 шт.

Технічні характеристики пристрою

Технічні характеристики пристрою представлені у таблиці.

Таблиця 1. Технічні характеристики пристрою

№ Параметри Характеристики
1 Напруга живлення від 9 до 36 В
2 Струм споживання 40 мА
3 Кількість аналогових входів 3 шт
4 Кількість дискретних входів з активним «0» 4 прим
5 Кількість дискретних входів з активною «1» 4 прим
6 Діапазон вхідної напруги аналогових входів Від 0 до 24 В
7 Діапазон вхідної напруги дискретних входов От 0 до 30 В
8 Максимально допустима частота вхідного сигналу дискретних входов 20 Гц
9 Максимально допустима частота вхідного сигналу високочастотних дискретних входов 10 кГц
10 Діапазон експлуатаційних температур Від -30 ° С до +80 ° С
11 Допустима вологість 80 ± 15%
12 Габаритні розміри (Ш × Д × В) 78 × 83 × 30 мм
13 Маса 140 г
14 Клас захисту корпусу IP44

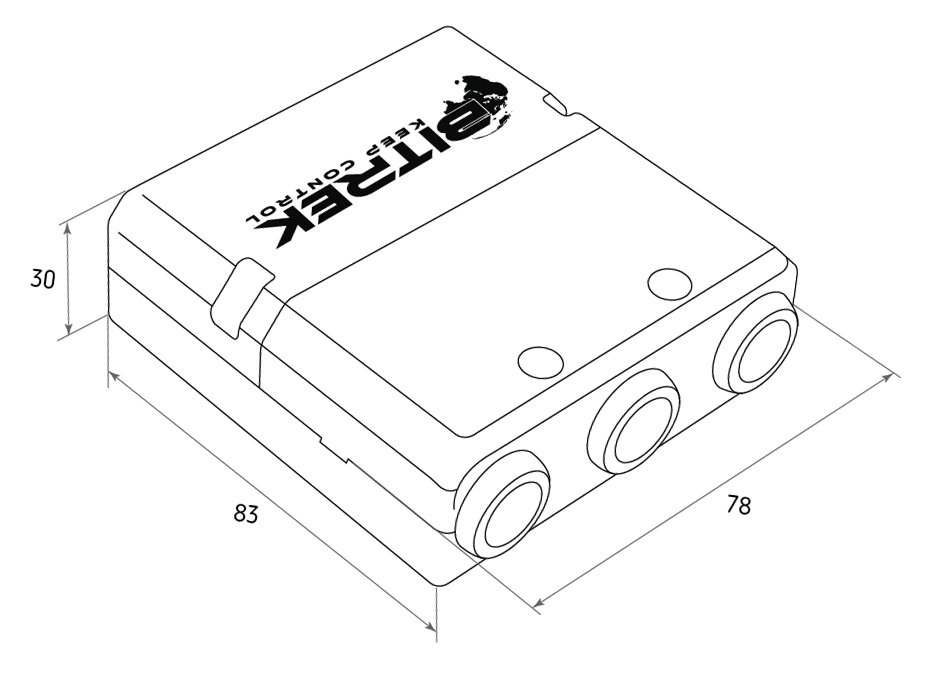

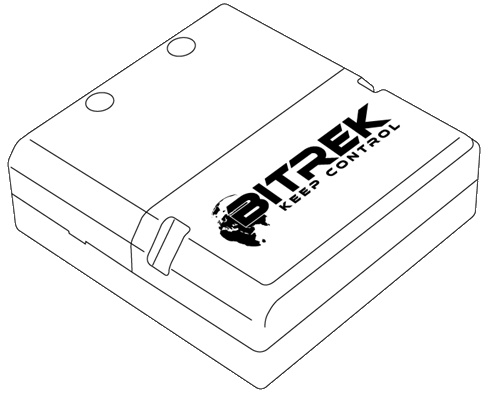

Зовнішній вигляд та габаритні розміри пристрою

Призначення виводів

Модуль EX03 оснащений трьома Micro-Fit роз'ємами. Це два 4-pin роз'єми для підключення шини Connect-Bus, і один 16-pin роз'єм для підключення зовнішніх датчиків.

Чотириконтактні роз'єми (Рис.2) – це роз'єми шини Connect-Bus, які мають виводи живлення модуля та виводи сигнальних ліній шини.

Рис.2. Роз'єми Connect-Bus №1 та №2

Цоколівка роз'ємів Connect-Bus представлена ​​таблиці 2.

Таблиця 2.Цоколівка роз'ємів Connect-Bus №1 та №2

№ Найменування контакту Тип сигналу Призначення контакту
1 GND Живлення Загальний провід (маса)
2 CAN L Вхід / вихід Сигнал "CAN_L" шини CAN
3 + Vin Живлення «+» Бортового харчування(номінальна напруга 12 або 24 В)
4 CAN H Вхід/вихід Сигнал "CAN_H" шини CAN

Шістнадцятиконтактний роз'єм (Рис.3) – це роз'єм для підключення зовнішніх датчиків.

Рис.3. Гніздо для підключення зовнішніх датчиків.

Цоколівка роз'єму для підключення зовнішніх датчиків представлена ​​в таблиці 3.

Таблиця 3. Цоколівка роз'єму для підключення зовнішніх датчиків

Номер контакту Призначення контакту
1 Аналоговий вхід №1
2 Аналоговий вхід №3
3 Дискретний вхід d_High1 (10 кГц)
4 Дискретний вхід d_High3 (20 Гц)
5 Дискретний вхід d_Low1 (10 кГц)
6 Дискретний вхід d_Low3 (20 Гц)
7 Резерв
8 Резерв
9 Мінус харчування (GND)
10 Аналоговий вхід №2
11 Дискретний вхід d_High2 (10 кГц)
12 Дискретний вхід d_High4 (20 Гц)
13 Дискретний вхід d_Low2 (10 кГц)
14 Дискретний вхід d_Low4 (20 Гц)
15 Резерв
16 Резерв

Опис органів індикації

На передній панелі модуля з боку роз'ємів розміщений один червоний світлодіод, призначений для індикації стану підключення модуля до шини Connect-Bus. Якщо з'єднання активне, світлодіод світиться.

Опис роботи модуля

Модуль EX03 системи Bitrek Connect має три аналогові входи та вісім дискретних входів. Дискретні входи поділені на дві групи: d_High, які переходять в активний стан при подачі "+" живлення та d_Low, які переходять в активний стан при подачі "-" живлення.

У свою чергу, кожна група дискретних входів має 2 високочастотні входи, здатні обробити вхідний сигнал частотою до 10 кГц і 2 стандартні входи, здатні обробити вхідний сигнал частотою до 20 Гц.

Опис входів наведено в таблиці 3 цього посібника.

Аналогові входи здатні виміряти напругу, підведену до них і передати її в шину Connect-Bus.

Дискретні входи обробляють сигнали, підведені до них та видають у шину Connect-Bus наступну інформацію:

  • поточний стан входу. Відображає поточний стан входу – активний (1) або активний (0). Такий тип інформації може використовуватися для контролю сигналу запалення, кнопок тривоги, різних кінцевих вимикачів і т.д.

  • - тригер входу. Тригер має два стійкі стани - включений і вимкнений.

  • - частотний вхід. Відображає значення частоти сигналу, підведеного до входу. Може бути використаний контролю оборотів двигуна, або підключення частотних ДУТ.- накопичувальний лічильник. Відображає інформацію про кількість імпульсів, поданих на вхід. Даний лічильник накопичувальний з функцією збереження значень в незалежну пам'ять модуля. Збереження значень лічильника здійснюється 1 раз на секунду. Може використовуватись для підключення імпульсних витратомірів палива.

Налаштування модуля EX03

Модуль EX03 має ряд настроюваних параметрів, список яких представлений у Додатку 1.

Для налаштування модуля використовується модуль конфігуратора Bitrek Connect, а також ПЗ Connect Configurator. Порядок роботи з модулем конфігуратора та ПЗ докладно описані в документі «Загальний посібник з організації та налаштування системи Bitrek Connect»».

Основні параметри налаштування модуля:

  1. Тип використовуваного фільтра після обробки сигналів АЦП (Параметр 0400). Від вибраного значення даного параметра буде залежатиме тип використовуваного фільтра АЦП (абсолютне значення, усереднене значення, медіанна фільтрація).

  2. Таймаут перемикання дискретних входів (параметр 0401). Від значення даного параметра залежить від мінімальної довжини вхідного імпульсу, яких зможе пропустити цей вхід.

Робота модуля в режимі лічильника оборотів бочки бетоновозу

Модуль EX03 системи Bitrek Connect може працювати у режимі лічильника оборотів бочки бетоновозу. У цьому режимі модуль здатний визначити стан руху бочки, напрямок її руху (фіксація режимів змішування та режиму вивантаження), а також загальне число оборотів, зроблених бочкою.

Для роботи в такому режимі до модуля необхідно підключити два датчики положення бочки бетоновозу. Це можуть бути індукційні датчики Головна електрична вимога до датчиків – два стійкі стани – логічний нуль та логічна одиниця на виході.

Датчики розміщуються на певній відстані один від одного. При обертанні бочки в одну строну, на початку руху спрацює перший датчик, потім другий. У зворотньому напрямку відповідно спочатку другий датчик, потім перший. Тому принципом визначається напрямок руху бочки. Швидкість руху бочки визначається величиною часу між спрацювання двох датчиків.

Датчики підключаються до наступних входів:

Таблиця 4. Підключення датчиків оборотів бочки бетоновозу

Номер датчика Використовуваних вхід Номер контакту в 16-pin розніманні
1 Дискретний вхід d_High1 (10 кГц) 3
2 Дискретний вхід d_High2 (10 кГц) 11

Додаток 1 . Параметри пристрою

№ Назва параметра ID при налаштуванні Розрядність параметра Призначення параметра Значення за замовчуванням
1 CANSlaveAddr 0200 1 байт Адреса пристрою на шині Connect-Bus 9
2 DeviceName 0510 string Повне ім'я пристрою -
3 ADC_Period 0181 1 байт Період опитування каналів АЦП 33 (мс)
4 ADC_Digit_Period 0281 2 байти Період відправлення даних АЦП та дискретних входів 993 (мс)
5 Counter_Period 0381 2 байти Період надсилання лічильників дискретних входів 1001 (мс)
6 ADC_Filt_Type 0400 1 байт Фільтр пост обробки даних АЦП
(0 – абсолютне значення;
1 – усереднене значення;
2 – медіанна фільтрація)		 2
7 Device_Identificator 0121 4 байти Ідентифікатор пристрою 0
8 Device_PIN 0910 2 байти Пароль доступу до пристрою 11111
9 DigIN_set_timeout 0401 1 байт Таймаут перемикання цифрових входів (X * 100 мкс) 0
10 Frequency_tracking_per 0402 1 байт Період стеження появи частоти (X*60 сек) 2
11 Actual_frequency_mult 0403 2 байти Коефіцієнт множення фактичної частоти обертів бочки міксера 60

Додаток 2. Список змінних, що транслюються в шину Connect-Bus

№ Назва параметра Розрядність PGN СтартБіт Біт Усього Таймаут
1 Модель пристрою 4 18F713 0 32 10
2 Версія ПЗ 4 18F713 32 32 10
3 Час роботи модуля 4 18F712 0 32 10
4 Кількість запусків модуля 4 18F712 32 32 10
5 Ідентифікатор 4 18F711 0 32 5
6 Аналоговий вхід №1 2 18F720 0 16 5
7 Аналоговий вхід №2 2 18F720 16 16 5
8 Аналоговий вхід №3 2 18F720 32 16 5
9 Тригер входу d_High1 1 18F720 48 1 5
10 Тригер входу d_High2 1 18F720 49 1 5
11 Тригер входу d_High3 1 18F720 50 1 5
12 Тригер входу d_High4 1 18F720 51 1 5
13 Тригер входу d_Low1 1 18F720 52 1 5
14 Тригер входу d_Low2 1 18F720 53 1 5
15 Тригер входу d_Low3 1 18F720 54 1 5
16 Тригер входу d_Low4 1 18F720 55 1 5
17 Поточний стан входу d_High1 1 18F710 0 8 5
18 Поточний стан входу d_High2 1 18F710 8 8 5
19 Поточний стан входу d_High3 1 18F710 16 8 5
20 Поточний стан входу d_High4 1 18F710 24 8 5
21 Поточний стан входу d_Low1 1 18F710 32 8 5
22 Поточний стан входу d_Low2 1 18F710 40 8 5
23 Поточний її стан входу d_Low3 1 18F710 48 8 5
24 Поточний стан входу d_Low4 1 18F710 56 8 5
25 Частотний вхід d_High1 2 18F730 0 16 5
26 Частотний вход d_High2 2 18F730 16 16 5
27 Частотний вхід d_High3 2 18F730 32 16 5
28 Частотний вхід d_High4 2 18F730 48 16 5
29 Частотний вхід d_Low1 2 18F740 0 16 5
30 Частотний вход d_Low2 2 18F740 16 16 5
31 Частотний вход d_Low3 2 18F740 32 16 5
32 Частотний вход d_Low4 2 18F740 48 16 5
33 Накопичувальний лічильник d_High1 4 18F741 0 32 5
34 Накопичувальний лічильник d_High2 4 18F741 32 32 5
35 Накопичувальний лічильник d_High3 4 18F742 0 32 5
36 Накопичувальний лічильник d_High4 4 18F742 32 32 5
37 Накопичувальний лічильник d_Low1 4 18F743 0 32 5
38 Накопичувальний лічильник d_Low2 4 18F743 32 32 5
39 Накопичувальний лічильник d_Low3 4 18F744 0 32 5
40 Накопичувальний лічильник d_Low4 4 18F744 32 32 5
41 Стан руху бочки міксера* 1 18F750 0 8 10
42 Швидкість обертання бочки міксера 2 18F750 16 16 10
43 Накопичувальний лічильник обертів бочки міксера 4 18F750 32 32 10
  • Змінна автоматично визначає стан бочки міксера:
    0 - невизначений стан
    1 - рух в один бік
    2 – рух у протилежний бік
